Définition :
Le dessin technique est un langage graphique normalisé utilisé pour représenter avec précision un objet, une pièce, un bâtiment ou un système technique. Il permet de communiquer des informations de conception, de fabrication, de contrôle ou de montage entre les différents intervenants d’un projet (ingénieurs, techniciens, fabricants, architectes, etc.).
I°) Principaux types de dessins techniques
a. Dessin d’ensemble
Représente un produit complet avec toutes ses pièces assemblées. Il permet de comprendre le fonctionnement général et les relations entre les composants. Les pièces sont identifiables grâce à des repères et nous trouvons les informations dans une nomenclature.
b. Dessin de définition (ou dessin de détail)
Décrit une pièce unique avec toutes les informations nécessaires à sa fabrication : on y trouve la cotation de la pièce (dimensions et tolérances)
Exemple de cotation : 50 ± 0,1 mm 50 [dimension] ± 0,1 mm [tolérance]
La pièce est considérée comme bonne si la dimension mesurée une fois construire est comprise entre :
49.9 mm <= Pièce bonne <= 50.1 mm
Si la pièce fait 49.6 mm, elle sera alors mis au rebus, c’est à dire au recyclage ou au déchet.
c. Schéma technique
Représentations simplifiées utilisant des symboles utilisées, il permet de montrer le fonctionnement d’un système technique dans différents domaines :
- électrique, (moteur, éclairage, batiment, industrie..)
- hydraulique, (fluide, eau, huile…)
- pneumatique, (air comprimé)
- électronique, (électricité interne des appareils)
- informatique industrielle (automates)
II°) Eléments fondamentaux :

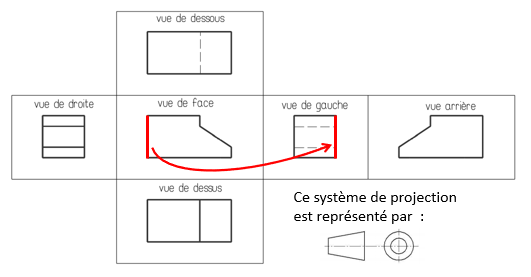

Les vues
Un objet est représenté selon plusieurs vues :
- Vue de face
- Vue de dessus
- Vue de droite ou de gauche
- Vue arrière
- Vue de dessous
Lorsque nous représentons une pièce avec 3 côtés visibles (ou en 3 dimensions), nous appelons cette vue une perspective

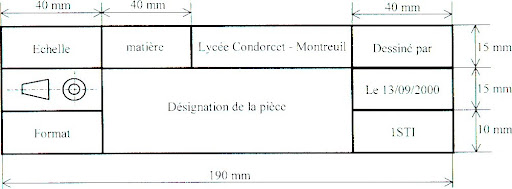

Le cartouche
Le cartouche est un encadré normalisé placé généralement dans l’angle inférieur droit d’un dessin technique. Il contient les informations essentielles permettant d’identifier, de classer et d’exploiter correctement le document.
Le cartouche joue le rôle de carte d’identité du dessin.
